Dual Aisle Accessibility
Lengan di kedua sisi memungkinkan dua unit forklift beroperasi secara independen di dua lorong berbeda pada saat yang bersamaan.
Cantilever Racking System
Solusi utilitas ruang tengah gudang untuk material masif, pipa, kayu, dan lembaran besi. Maksimalkan kapasitas tonase dengan struktur seimbang dua sisi.
Kapasitas Dua Sisi Maksimal untuk Material Panjang
Double Sided Cantilever Rack
// ARCHITECTURAL OVERVIEW
Struktur Sentral Seimbang, Aksesibilitas Koridor Ganda
Double sided cantilever rack adalah sistem penyimpanan material panjang dengan lengan penyangga (arms) di kedua sisi tiang vertikal tengah. Tanpa adanya tiang depan yang menghalangi, rak ini memberikan kapasitas penyimpanan dua kali lebih besar dan aksesibilitas terbuka penuh dari dua lorong koridor yang berbeda.
Perfect Structural Balance
Beban material di sisi kanan dan kiri saling menyeimbangkan pusat gravitasi tiang tengah, meningkatkan stabilitas struktural rak secara mekanis.
// CORE CAPABILITIES
Fitur Unggulan
Setiap modul dirancang untuk menjaga ritme operasional tetap presisi, aman, dan mudah di-scale ketika layout gudang berubah.
Cold-Rolled Structural Steel
01
Double-Sided Capacity
Menggandakan volume penyimpanan barang panjang pada satu baris tiang jangkar tengah tanpa membutuhkan sekat dinding tambahan.
02
Independent Height Adjustment
Tingkatan ketinggian lengan di sisi kiri dan kanan dapat diatur secara mandiri (tidak harus sejajar) menggunakan sistem pin pengunci.
03
Column Load Distribution
Tiang vertikal pusat (center column) dirancang khusus menggunakan profil I-Beam tebal untuk membagi beban tekuk secara merata.
04
Continuous Storage Rows
Ketiadaan pembatas vertikal antar-lengan memungkinkan penyimpanan material dengan panjang bervariasi dalam satu deret horizontal.
05
Heavy-Duty Base Stabilizer
Kaki base bawah menjulur lebar ke dua arah berlawanan, bertindak sebagai jangkar utama penahan momen guling struktur.
06
Safety Stopping Pins
Dilengkapi dengan stop-pin baja portabel di ujung setiap lengan luar untuk memberikan proteksi anti-gelinding barang silinder.
// VISUAL EVIDENCE
Galeri Instalasi & Detail
Visual typology
Center Floor Installation Dual Side Loading View Center Column Bracing Forklift Access Corridors
Field capture
Center Floor Installation
Field capture

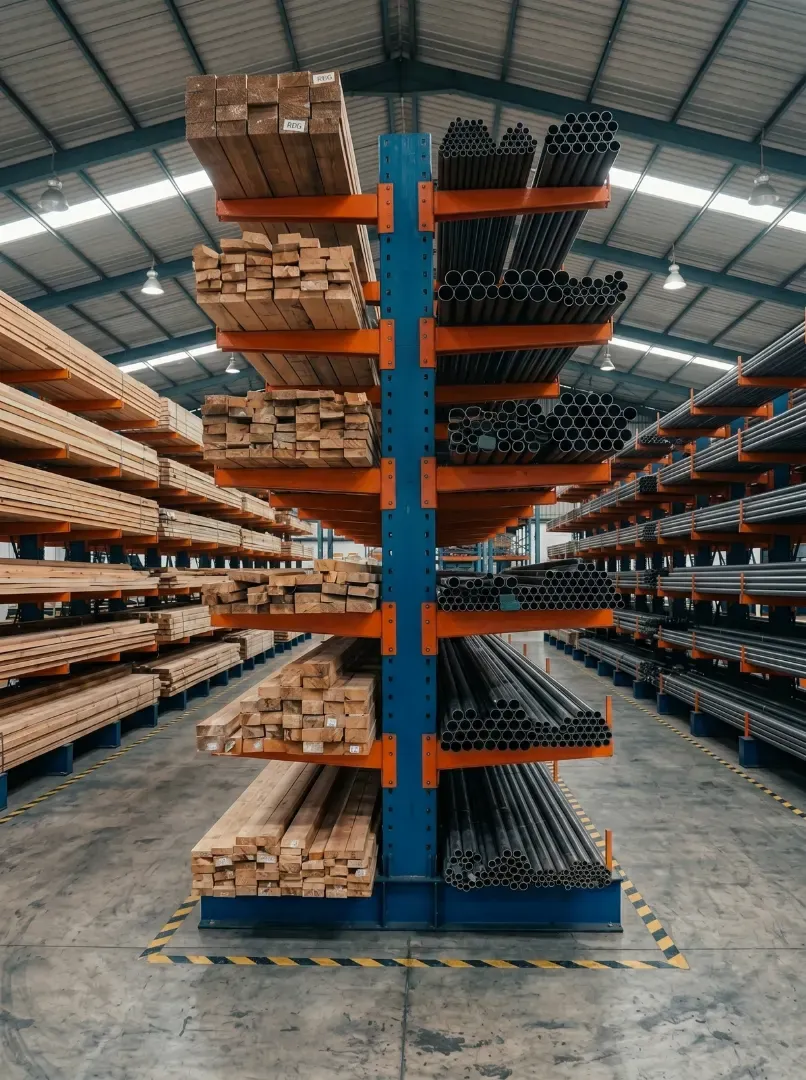

Dual Side Loading View
Field capture
Center Column Bracing
Field capture

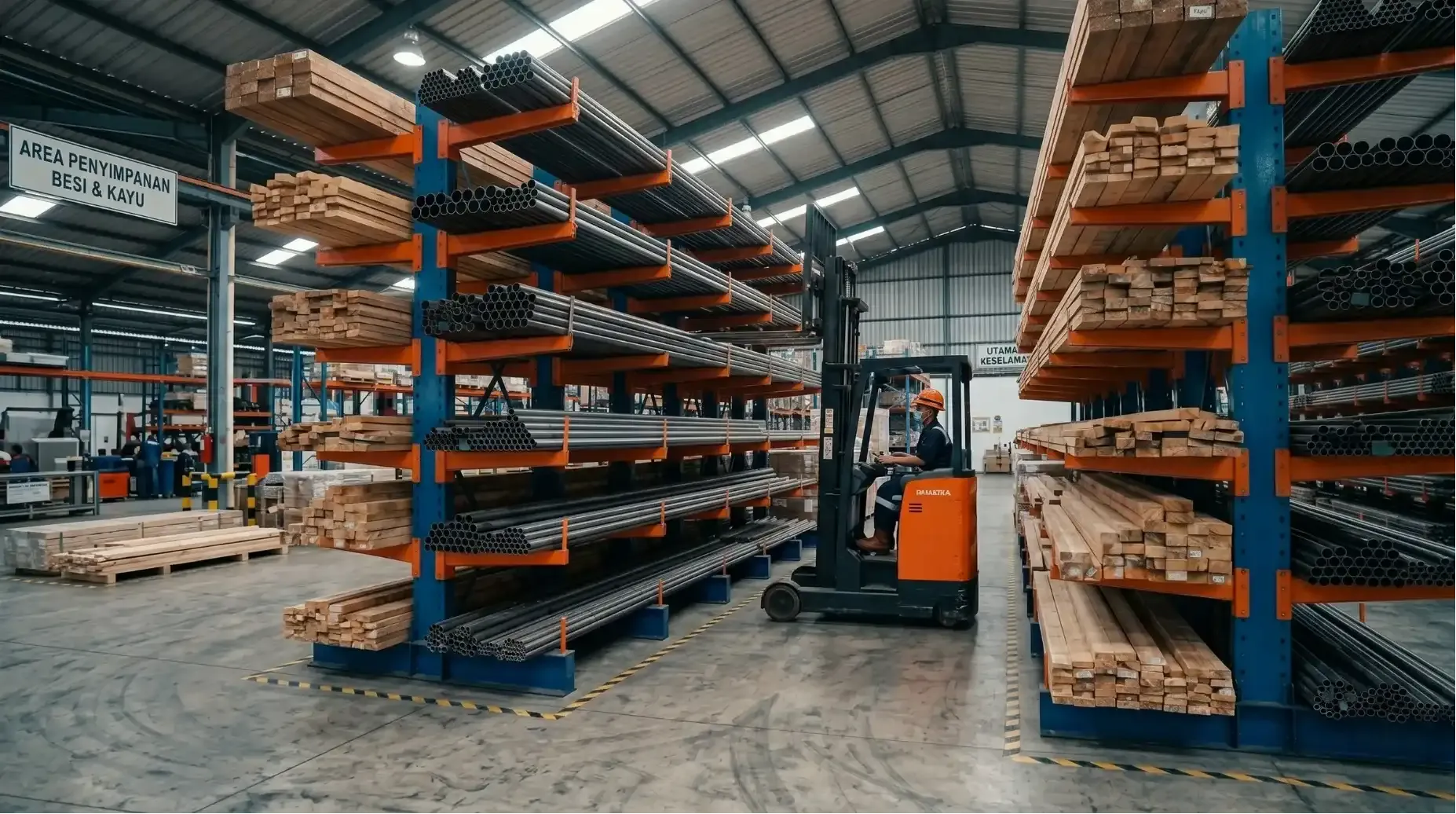

Forklift Access Corridors
// IDEAL DEPLOYMENTS
Aplikasi & Profil Pengguna
Dirancang untuk gudang dengan kebutuhan akses, ritme handling, dan pola pertumbuhan yang berbeda-beda. Solusi ini disesuaikan secara presisi untuk menunjang kelancaran supply chain Anda.
Target Industries
Pabrik & Manufaktur Pipa Besi, Aluminium, dan PVC
Industri Pengolahan Kayu, Papan Konstruksi, & Kusen
Distributor Lembaran Metal, Seng, & Profil Atas Baja Ringan
Gudang Komponen Otomotif Panjang (Sasis, Knalpot, Gardan)
Contoh Aplikasi 01
Dual-Aisle Layout Integration
Sangat direkomendasikan untuk diletakkan di area tengah lantai gudang sebagai pembatas lalu lintas koridor forklift ganda.
Contoh Aplikasi 02
Heavy Bulk Bundle Storage
Satu-satunya opsi paling efisien untuk menampung bundel material berat berukuran panjang yang datang dalam tonase besar.
Contoh Aplikasi 03
Dynamic SKU Accommodation
Sisi kiri bisa digunakan untuk SKU pipa ukuran A, sedangkan sisi kanan untuk SKU pipa ukuran B tanpa risiko percampuran.
// SYSTEM OPERATIONS
Cara Kerja & Operasional
Cara Kerja Sistem
Sistem Double Sided Cantilever memanfaatkan prinsip keseimbangan beban terdistribusi. Tiang vertikal pusat menerima beban tekan dari lengan kiri dan kanan secara bersamaan. Gaya momen diredam oleh kekokohan sambungan las sasis, h-beam tegak, serta kaki base T-shape lebar yang dipalang menggunakan baut dinabolt ke lantai beton.
01
Pendekatan Sisi Lorong (Aisle Selection)
Forklift memilih salah satu lorong akses (lorong kanan atau lorong kiri) sesuai dengan alamat SKU material yang ingin dituju.
02
Pengangkatan Vertikal Bebas
Operator mengangkat bundel besi/kayu secara horizontal ke atas melewati batas tinggi lengan tingkatan di bawahnya tanpa hambatan sekat tiang.
03
Penempatan Merata (Balancing)
Material diletakkan secara perlahan di atas deretan lengan cantilevers, memastikan berat terbagi rata di sepanjang bentangan arm.
04
Operasional Sisi Seberang
Unit forklift lain dapat melakukan proses pengisian atau pengambilan barang di sisi lengan berlawanan secara mandiri.
05
Locking Mekanis Ujung Arm
Memasang pasak besi pengaman di lubang ujung luar lengan jika barang yang disimpan berbentuk silinder rawan menggelinding.
Recommended support systems
T-Shape Center Base
Kaki penyangga bawah yang menjulur seimbang ke dua arah depan-belakang sebagai penopang momen gaya vertikal ganda.
Heavy Duty Central Bracing
Sistem sambungan menyilang (cross brace) horizontal-vertikal tebal di antara tiang-tiang utama untuk mengunci kestabilan baris rak.
Multi-Anchoring Baseplates
Penguncian baseplate lantai beton menggunakan jangkar baut mekanis berkekuatan tinggi di kedua ujung kaki penyangga.
Optional Wire Decking Separator
Dapat ditambahkan lapisan wire mesh atau steel plate di atas lengan untuk menyimpan sisa potongan material pendek agar tidak jatuh.
// REAL WORLD SOLUTIONS
Situasi Nyata, Solusi yang Tepat
Skenario ini menunjukkan transisi dari gudang yang padat dan reaktif menuju sistem penyimpanan yang lebih presisi, terukur, dan mudah dipelihara.
Warning
Scenario 01
Ruang Tengah Gudang Terbuang dan Berantakan
"Kami meletakkan rak Cantilever satu sisi merapat ke dinding, tapi ruang tengah gudang kami menjadi area mati yang berantakan karena tumpukan material sisa kayu proyek."
What changes
- - Memanfaatkan area tengah lantai secara maksimal dengan memasang sistem rak dua sisi sebagai koridor penyimpanan utama.
- - Kapasitas penyimpanan material panjang meningkat 100% pada area spasial tengah lantai yang sama.
- - Tata letak alur sirkulasi barang di gudang menjadi lebih rapi, terarah, dan profesional.
Growth
Scenario 02
Bottleneck Fulfillment Material Konstruksi
"Tim pengiriman sering mengeluh lama mengantre karena forklift harus bergantian mengambil pipa PVC di area pinggir dinding yang sempit."
What changes
- - Akses koridor ganda membagi konsentrasi kerja forklift menjadi dua jalur operasional independen.
- - Kecepatan muat barang (handling efficiency) ke armada truk logistik naik hingga dua kali lipat.
- - Mengurangi penumpukan antrean forklift, menciptakan lingkungan kerja gudang yang lebih produktif.
// CLARIFICATIONS
Frequently Asked Questions
Pertanyaan yang paling sering muncul saat tim operasional mulai masuk ke tahap sizing, layout, dan implementasi proyek.
Q01
Apakah beban di kedua sisi lengan harus selalu sama beratnya?
Q01
Apakah beban di kedua sisi lengan harus selalu sama beratnya?Tidak harus selalu sama secara instan. Engineering struktur tiang tengah (center column) dan base T-shape kami sudah dirancang aman untuk menahan beban timpang (unbalanced load) pada salah satu sisi selama kapasitas batas maksimumnya tidak terlampaui.
Q02
Berapa panjang lengan (arm length) standar untuk tipe Double Sided ini?
Q02
Berapa panjang lengan (arm length) standar untuk tipe Double Sided ini?Panjang lengan standar berkisar antara 600 mm hingga 1.500 mm per sisi, dan dapat dicustom penuh menyesuaikan lebar palet atau bundle material Anda.
Q03
Apakah dimungkinkan untuk mengubah rak Single Sided menjadi Double Sided di kemudian hari?
Q03
Apakah dimungkinkan untuk mengubah rak Single Sided menjadi Double Sided di kemudian hari?Tergantung tipe tiang awal. Jika tiang vertikal awal sudah memiliki lubang plong pra-fabrikasi di kedua sisi (punched column), Anda cukup membeli komponen lengan dan base extension tambahan tanpa membongkar tiang utama.
Q04
Apakah jenis rak ini membutuhkan perawatan komponen roda atau roller?
Q04
Apakah jenis rak ini membutuhkan perawatan komponen roda atau roller?Tidak membutuhkan. Rak Cantilever adalah sistem statis murni tanpa roda. Perawatannya sangat minim, cukup pengecekan berkala pada kekencangan anchor bolt lantai dan pin pengunci lengan.
Q05
Apakah melayani pengiriman dan instalasi di luar Jabodetabek?
Q05
Apakah melayani pengiriman dan instalasi di luar Jabodetabek?Ya. Pengiriman dan instalasi dapat dilakukan ke berbagai kota di Indonesia sesuai cakupan proyek.
