Obstruction-Free Loading
Ketiadaan tiang penyangga vertikal di bagian depan memberikan kebebasan mutlak bagi forklift untuk menaruh barang sepanjang apa pun tanpa terbentur struktur rak.
Cantilever Racking System
Penyimpanan modular bebas hambatan tiang depan untuk pipa, besi, kayu korporat, hingga furnitur besar. Manfaatkan setiap jengkel perimeter dinding gudang Anda.
Solusi Maksimal Material Panjang Sisi Dinding

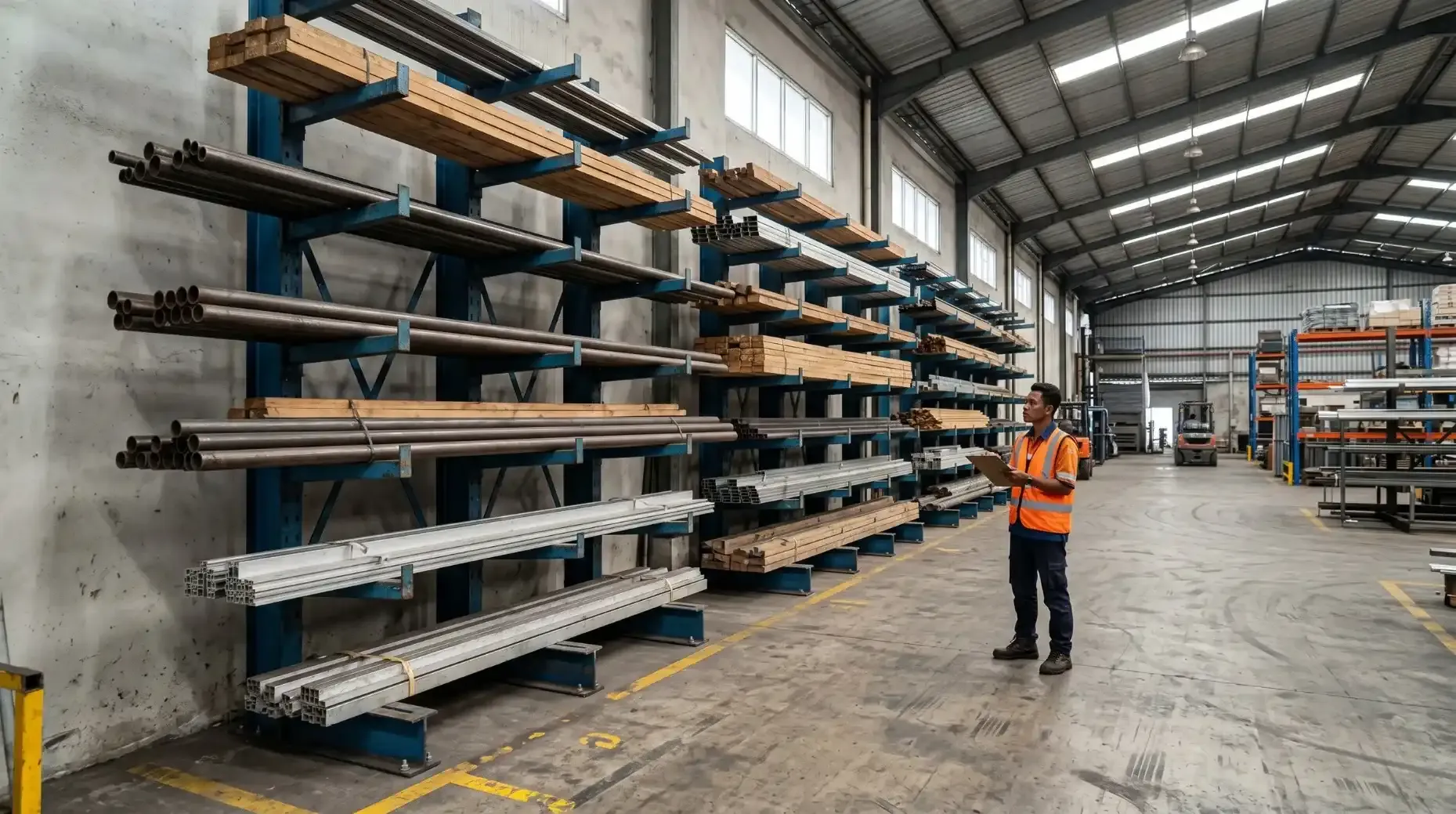

Single Sided Cantilever Rack
// ARCHITECTURAL OVERVIEW
Struktur Lengan Fleksibel, Optimal untuk Ruang Perimeter
Single sided cantilever rack adalah sistem rak khusus tanpa tiang depan (front column obstacle) yang dirancang untuk menyimpan barang-barang berukuran panjang, berbobot berat, atau bermaterial lurus tak beraturan. Dengan struktur lengan (arms) yang hanya mencuat pada satu sisi, rak ini sangat ideal ditempatkan merapat ke dinding guna menghemat area tengah gudang.
Wall-Flush Optimization
Bagian belakang tiang vertikal (upright column) lurus rata, memungkinkan rak dipasang menempel rapat ke dinding bangunan untuk efisiensi ruang lantai.
// CORE CAPABILITIES
Fitur Unggulan
Setiap modul dirancang untuk menjaga ritme operasional tetap presisi, aman, dan mudah di-scale ketika layout gudang berubah.
Cold-Rolled Structural Steel
01
Single-Sided Arms
Lengan kantilever terpasang kuat pada satu sisi tiang penyangga dengan sudut kemiringan upward aman untuk menahan barang agar tidak menggelinding.
02
Adjustable Arm Levels
Tinggi tiap tingkatan lengan bersifat dinamis dan dapat disesuaikan naik-turun menggunakan sistem pin/baut mengikuti perubahan dimensi ketebalan produk.
03
Infinite Horizontal Row
Barisan muatan tidak terbatasi oleh sekat ruang kotak (bay). Beberapa tiang dapat dirangkai berjajar membentuk koridor penyimpanan panjang kontinu.
04
Heavy-Duty Base Columns
Dilengkapi struktur kaki bawah (base) yang lebar dan panjang ke depan untuk menjadi penyeimbang utama beban momen jungkit (bending moment).
05
Solid Structural Steel
Terbuat dari profil baja hot-rolled atau cold-rolled tebal berkualitas tinggi untuk menjamin kekokohan mutlak saat menahan tonase material industri.
06
Removable End Stops
Ujung lengan luar dapat dipasangi pin penahan (stop pin) lepasan untuk mencegah pipa atau silinder menggelinding jatuh ke area lantai kerja.
// VISUAL EVIDENCE
Galeri Instalasi & Detail
Visual typology
Perimeter Wall Installation Long Material Loading Adjustable Arm Detail Base Structural Support
Field capture

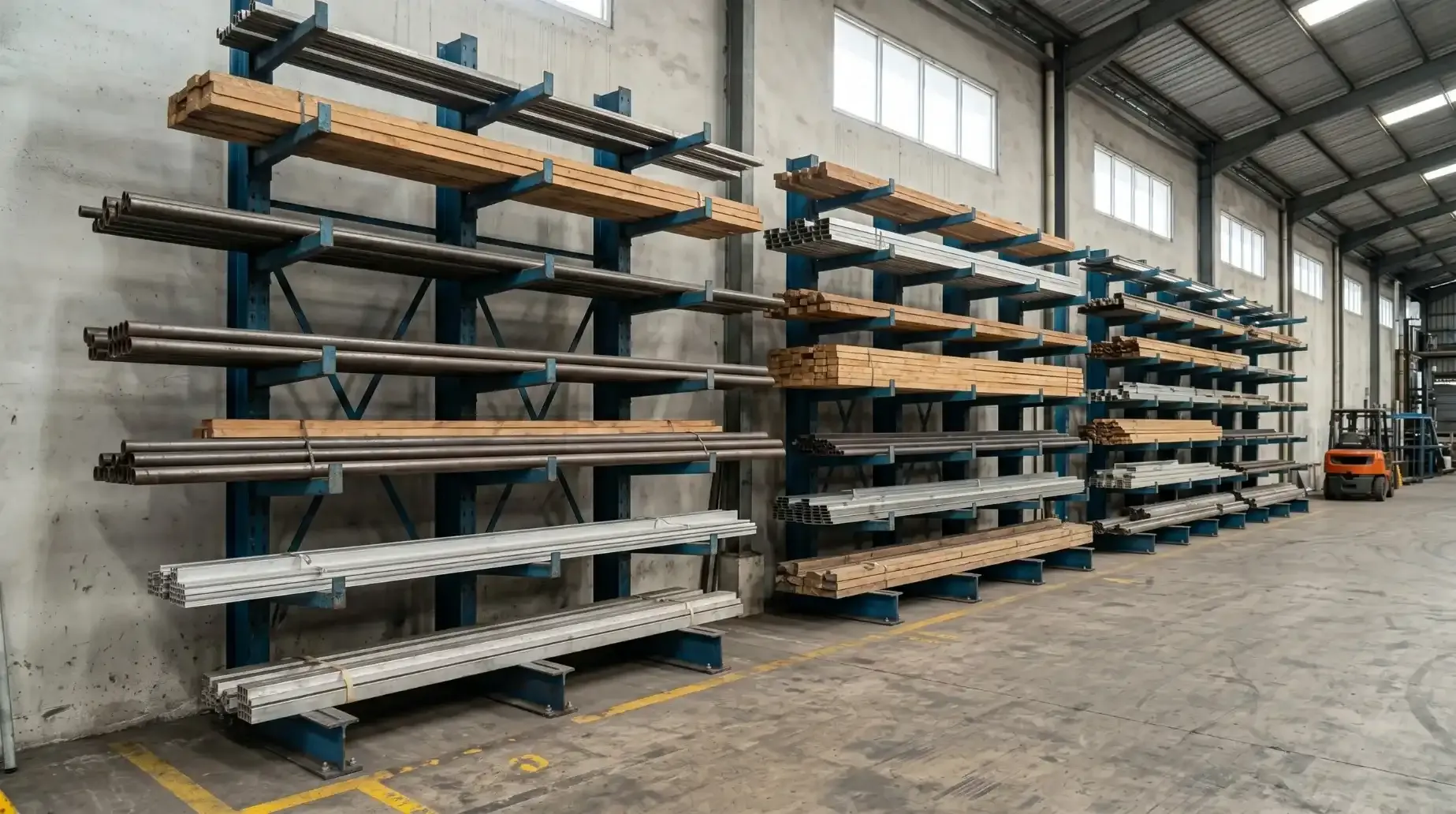

Perimeter Wall Installation
Field capture

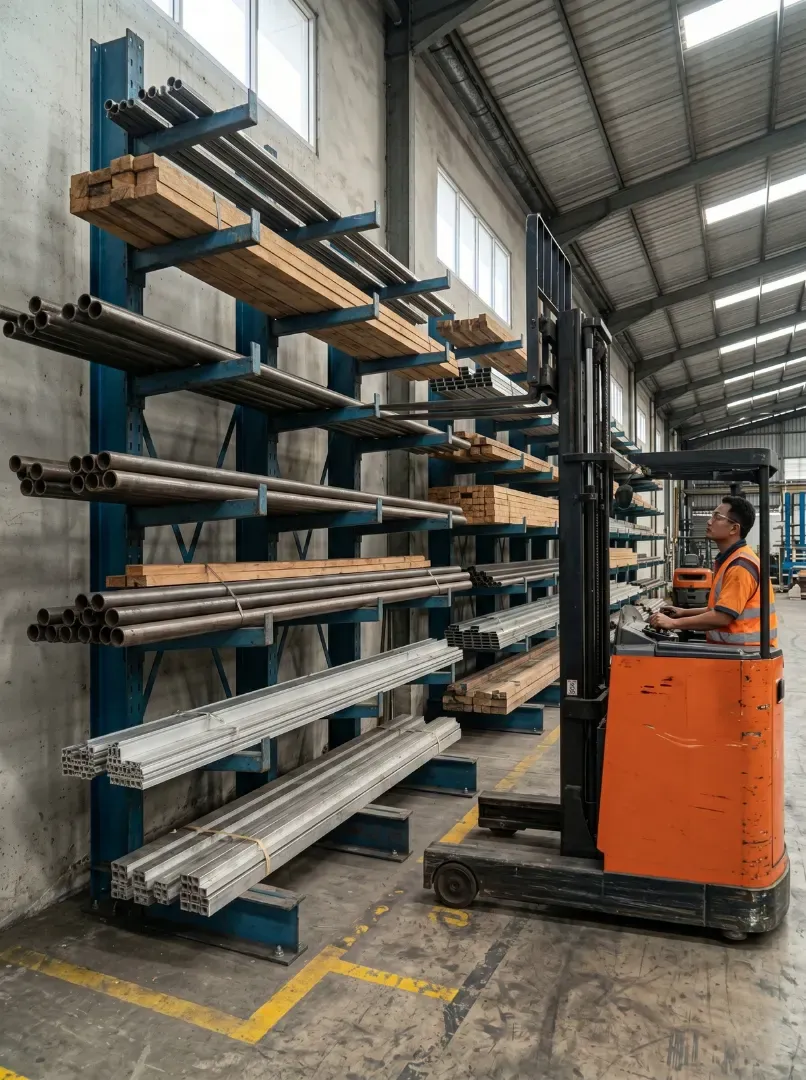

Long Material Loading
Field capture

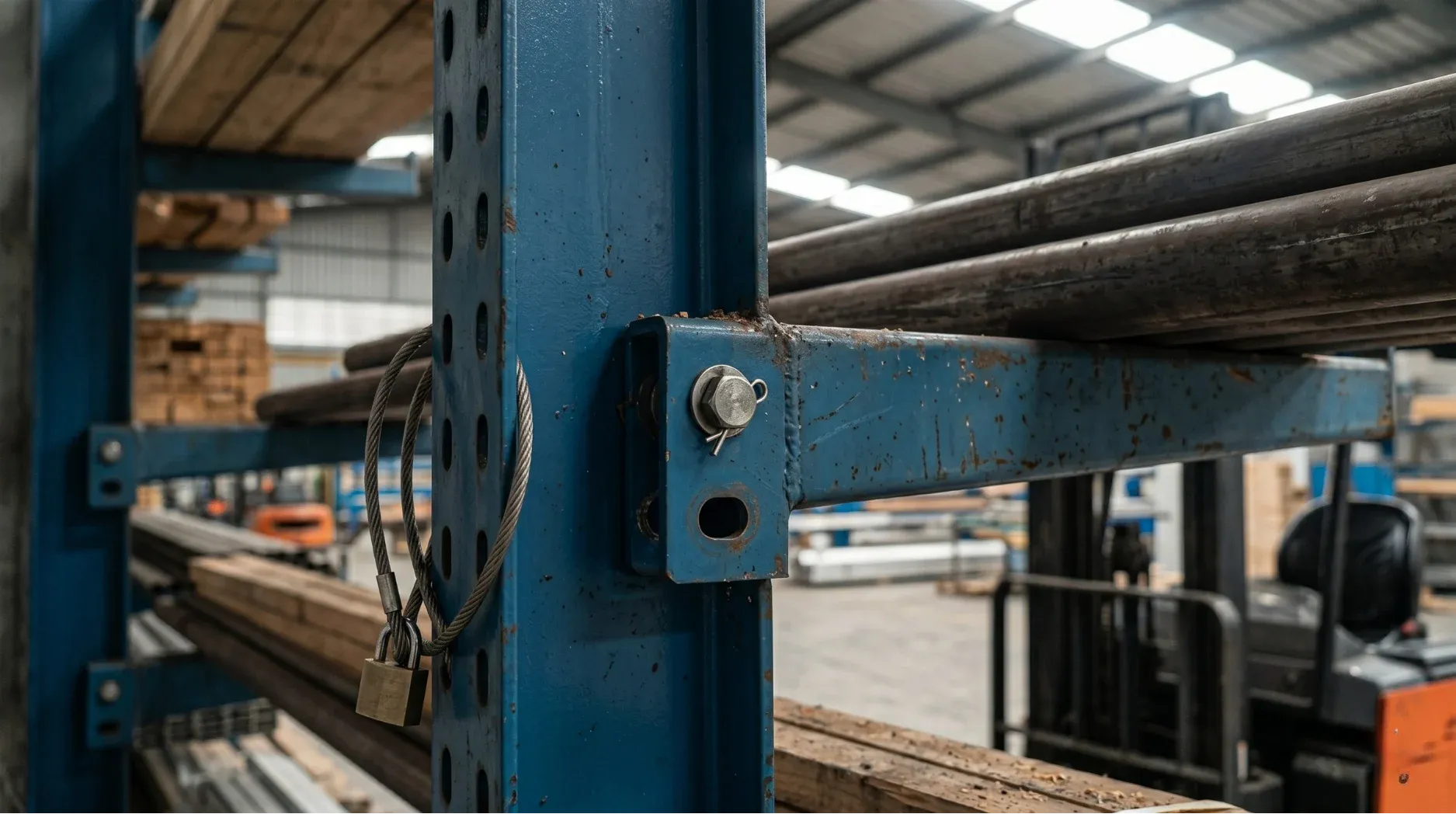

Adjustable Arm Detail
Field capture

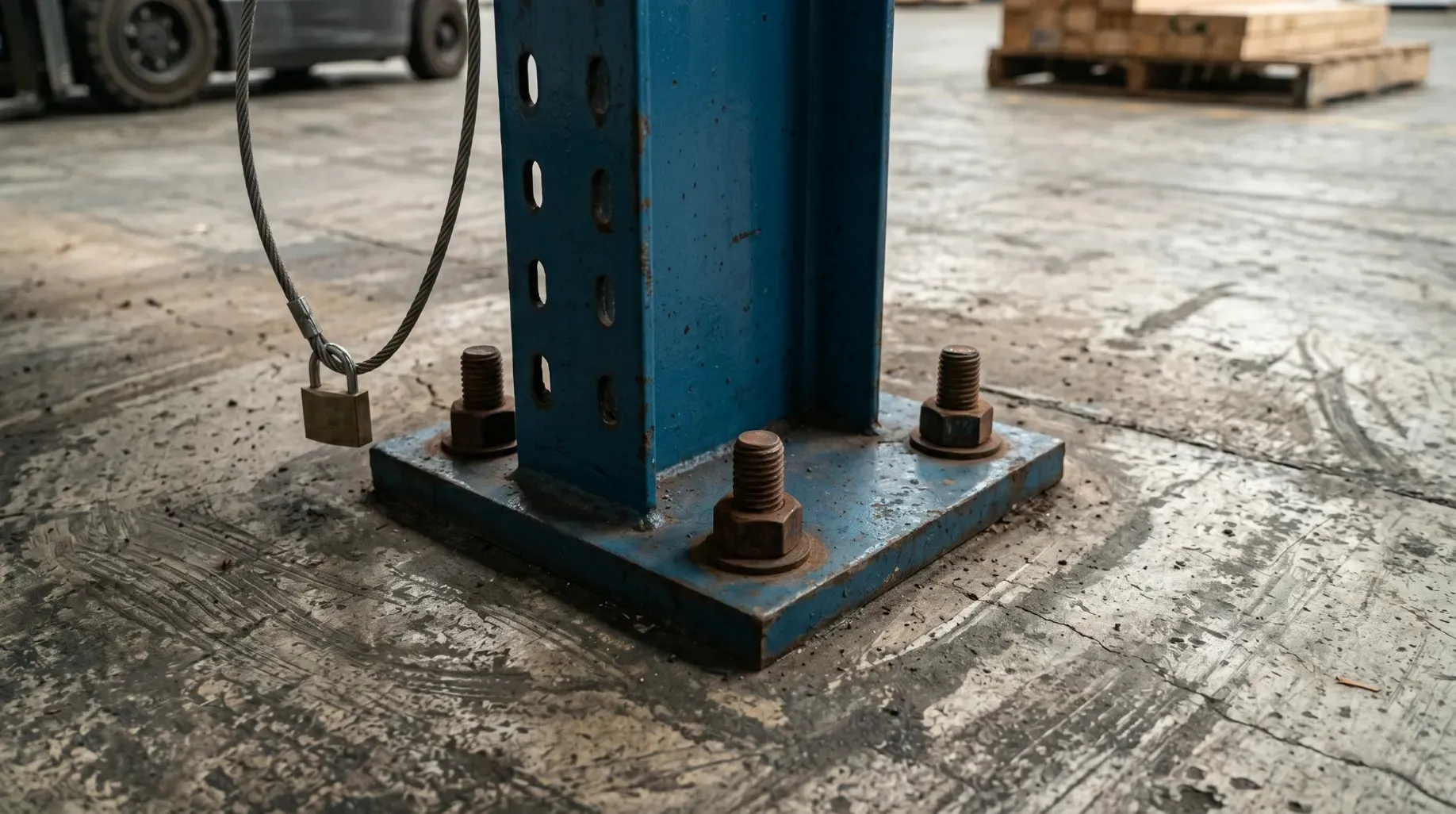

Base Structural Support
// IDEAL DEPLOYMENTS
Aplikasi & Profil Pengguna
Dirancang untuk gudang dengan kebutuhan akses, ritme handling, dan pola pertumbuhan yang berbeda-beda. Solusi ini disesuaikan secara presisi untuk menunjang kelancaran supply chain Anda.
Target Industries
Distributor & Pabrik Besi Baja (Pipa, Hollow, H-Beam)
Industri Manufaktur Perkayuan, Papan MDF, & Triplek
Pusat Logistik Bahan Bangunan & Distributor PVC
Gudang Penyimpanan Furnitur Besar (Kasur, Sofa, Meja)
Contoh Aplikasi 01
Long & Oversized Materials
Satu-satunya sistem rak yang paling aman untuk material panjang yang mustahil dimasukkan ke dalam sekat kotak rak palet biasa.
Contoh Aplikasi 02
Varying Stack Heights
Sangat direkomendasikan bagi operasional yang ukuran ketebalan tumpukan bundel barangnya sering berubah-ubah secara dinamis.
Contoh Aplikasi 03
Dead Space Elimination
Pilihan strategis untuk mengubah area sisa di sepanjang pinggir dinding gudang menjadi zona penyimpanan bernilai tinggi.
// SYSTEM OPERATIONS
Cara Kerja & Operasional
Cara Kerja Sistem
Sistem Single Sided Cantilever bertumpu pada hukum keseimbangan beban struktural. Beban material ditumpu oleh deretan lengan (arms) horizontal yang menginduk pada tiang vertikal tunggal. Gaya berat disalurkan ke bawah menuju kaki base masif yang tertanam kuat menggunakan anchor khusus ke lantai beton gudang.
01
Penyelarasan Horizontal
Forklift membawa material panjang (seperti bundel pipa) secara horizontal menjajajarkan posisi di depan barisan lengan rak.
02
Lifting Bebas Hambatan
Mast forklift mengangkat material lurus ke atas melewati level lengan bawah tanpa khawatir menabrak tiang penyangga depan.
03
Penurunan Muatan (Placement)
Forklift bergerak maju perlahan dan menurunkan material secara merata di atas minimal dua atau lebih bentangan lengan cantilevers.
04
Pengecekan Keseimbangan
Pastikan pusat gravitasi beban berada di tengah-tengah bentangan lengan untuk mencegah beban timpang atau melengkung.
05
Pemasangan Safety Pin
Untuk material silinder (pipa/gulungan), pasang pin penahan di ujung lengan luar untuk memberikan proteksi anti-gelinding absolut.
Recommended support systems
Masive Base Extension
Kaki struktur bawah yang menjulur ke depan dengan panjang minimal setara panjang lengan di atasnya sebagai penstabil momen.
Vertical Column Bracing
Rangkaian besi silang (X-bracing) penghubung antar-tiang utama di bagian belakang untuk mencegah deformasi lateral.
Heavy Duty Anchor Bolts
Sistem pasak lantai beton berukuran besar untuk mengunci base plate agar tidak terjadi pergeseran struktur akibat beban berat.
Optional Decking Support
Dapat dipasangi panel baja atau triplek tebal di atas lengan jika ingin difungsikan sebagai rak datar untuk barang pendek.
// REAL WORLD SOLUTIONS
Situasi Nyata, Solusi yang Tepat
Skenario ini menunjukkan transisi dari gudang yang padat dan reaktif menuju sistem penyimpanan yang lebih presisi, terukur, dan mudah dipelihara.
Warning
Scenario 01
Material Melengkung dan Rusak di Lantai Gudang
"Kami terpaksa menumpuk pipa PVC panjang langsung di lantai pinggir gudang. Akibatnya material bagian bawah melengkung rusak dan gudang terlihat sangat berantakan."
What changes
- - Material tersimpan lurus sempurna di atas jajaran lengan besi, menjaga kualitas fisik produk tetap lurus.
- - Area lantai bersih total, membuka akses lalu lintas yang lebih higienis dan aman bagi pekerja.
- - Kapasitas gudang meningkat drastis karena pemanfaatan ruang atas dinding yang tadinya kosong.
Growth
Scenario 02
Waktu Putaway & Picking Furnitur Panjang yang Lambat
"Saat memindahkan karpet rol besar atau sofa panjang menggunakan forklift ke rak palet konvensional, operator kami sangat stres karena sering tersangkut tiang depan."
What changes
- - Proses bongkar muat menjadi sangat instan karena forklift tinggal menaruh barang dari depan tanpa sekat penghalang.
- - Risiko kerusakan kemasan produk akibat tersenggol struktur besi berkurang secara signifikan.
- - Efisiensi waktu kerja operator (cycle time) dalam fulfillment meningkat tajam.
// CLARIFICATIONS
Frequently Asked Questions
Pertanyaan yang paling sering muncul saat tim operasional mulai masuk ke tahap sizing, layout, dan implementasi proyek.
Q01
Berapa panjang maksimum material yang bisa ditampung oleh rak ini?
Q01
Berapa panjang maksimum material yang bisa ditampung oleh rak ini?Panjang material tidak terbatas secara absolut, karena Anda hanya perlu menambah jumlah tiang (columns) ke samping agar beban terbagi secara merata tanpa membengkok.
Q02
Apakah rak Single Sided ini wajib dibaut menempel ke dinding bangunan?
Q02
Apakah rak Single Sided ini wajib dibaut menempel ke dinding bangunan?Tidak wajib. Struktur kaki base kami sudah di-engineering untuk menahan beban secara mandiri (freestanding) di atas lantai beton menggunakan anchor bolt. Namun dipasang merapat ke dinding adalah best practice tata ruangnya.
Q03
Berapa kapasitas beban maksimum yang bisa ditahan tiap lengannya?
Q03
Berapa kapasitas beban maksimum yang bisa ditahan tiap lengannya?Kapasitas berkisar antara 500 kg hingga lebih dari 2.000 kg per lengan (arm), tergantung spesifikasi profil baja h-beam atau light-gauge yang dipilih saat survei engineering.
Q04
Bagaimana cara menentukan jarak antar-tiang vertikal yang ideal?
Q04
Bagaimana cara menentukan jarak antar-tiang vertikal yang ideal?Jarak tiang ditentukan oleh tingkat kelenturan material Anda. Material yang lentur (seperti pipa plastik tipis) butuh jarak tiang lebih rapat dibandingkan material kaku (seperti balok kayu tebal) agar tidak melengkung di tengah.
Q05
Apakah melayani pengiriman dan instalasi di luar Jabodetabek?
Q05
Apakah melayani pengiriman dan instalasi di luar Jabodetabek?Ya. Pengiriman dan instalasi dapat dilakukan ke berbagai kota di Indonesia sesuai cakupan proyek.
