100% Manual Hand-Loading
Didesain ergonomis untuk memudahkan personel gudang melakukan aktivitas pengisian dan pengambilan barang secara langsung dengan tangan.
Shelving System
Solusi penyimpanan barang kardus, suku cadang, dan kotak logistik dengan kapasitas beban hingga 500 kg per level. Kokoh, rapi, dan mudah dikonfigurasi ulang.
Penyimpanan Manual Efisien, Fleksibel, & Tanpa Baut
Medium Duty Shelving (MDS)
// ARCHITECTURAL OVERVIEW
Sistem Ambalan Modular untuk Akses Hand-Loading Instan
Medium Duty Shelving (MDS) adalah sistem rak penyimpanan berkapasitas menengah yang dirancang khusus untuk pemuatan barang secara manual (hand-loading) tanpa bantuan forklift. Menggunakan konstruksi interlocking boltless (tanpa baut), sistem ambalan ini sangat mudah dirakit dan disesuaikan untuk kebutuhan tata ruang stok gudang retail maupun industri ringan.
Interlocking Boltless System
Sambungan antara tiang dan beam menggunakan sistem klem jepit tanpa baut, mempercepat waktu instalasi dan memberikan tampilan fisik yang rapi.
// CORE CAPABILITIES
Fitur Unggulan
Setiap modul dirancang untuk menjaga ritme operasional tetap presisi, aman, dan mudah di-scale ketika layout gudang berubah.
Cold-Rolled Structural Steel
01
Steel Panel Shelves
Tiap tingkatan menggunakan penampang lembaran panel baja (powder-coated steel panel) yang kuat, rata, dan mudah dibersihkan dari debu.
02
Flexible Level Pitch
Jarak ketinggian antar-ambalan dapat disesuaikan naik-turun per 50 mm secara fleksibel mengikuti perubahan volume dimensi kardus produk.
03
Optimized Load Capacity
Mampu menahan beban berat menengah berkisar antara 200 kg hingga 500 kg per level ambalan secara merata (Uniformly Distributed Load).
04
Easy Toolless Assembly
Proses perakitan, pembongkaran, maupun relokasi tata letak rak dapat dilakukan dengan cepat hanya menggunakan bantuan palu karet.
05
Starter & Add-On Rows
Konsep barisan ekonomis, di mana rak tambahan (Add-On) dapat berbagi satu tiang utama yang sama dengan rak utama (Starter) untuk menghemat biaya.
06
Safety Beam Lock pins
Setiap konektor beam dilengkapi dengan pin pengaman kecil untuk mencegah beam terlepas secara tidak sengaja saat terkena benturan dari bawah.
// VISUAL EVIDENCE
Galeri Instalasi & Detail
Visual typology
Retail Stockroom Layout Boltless Connection Detail Steel Panel Ambalan Starter and Add-On Configuration
Field capture

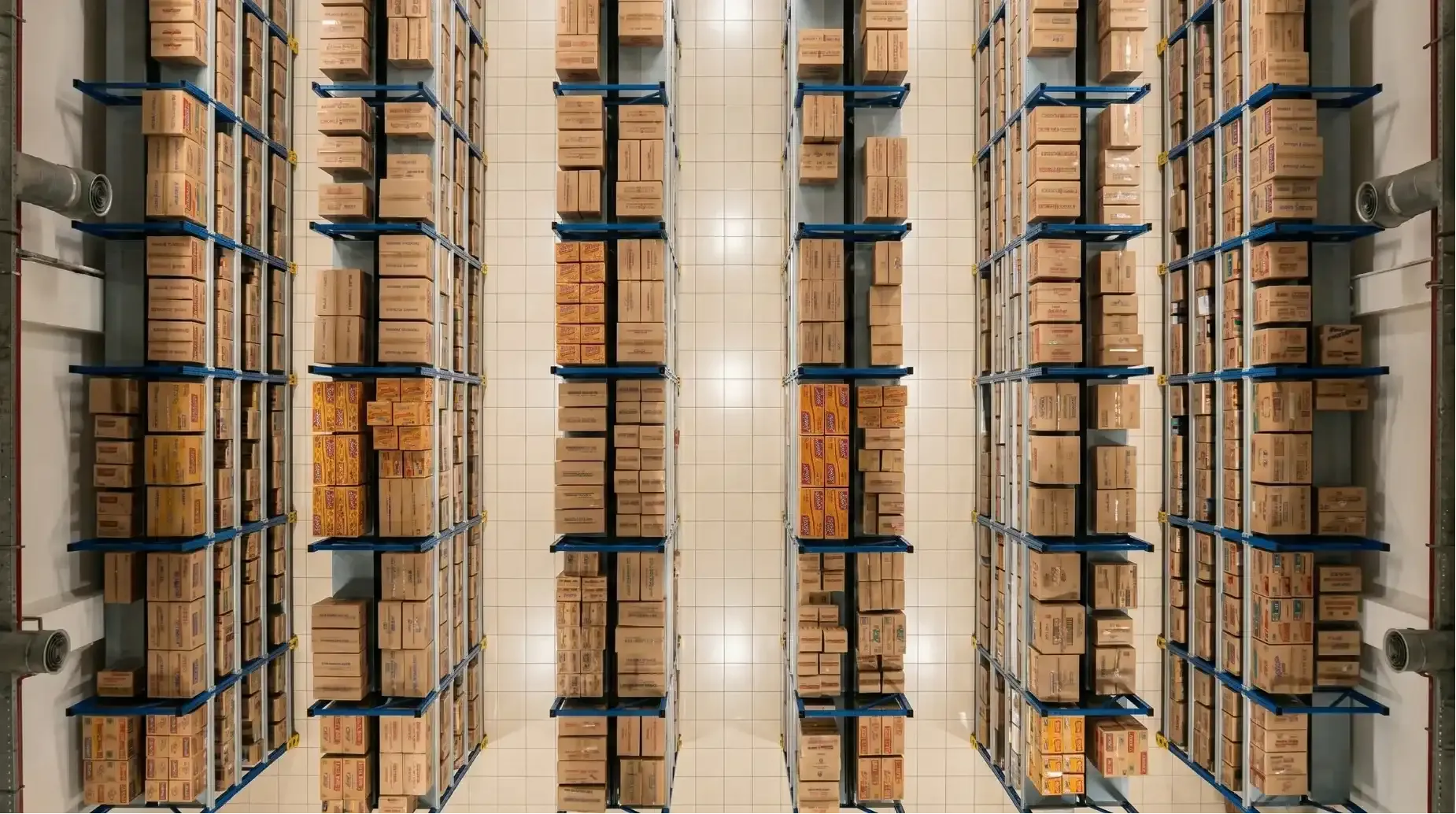

Retail Stockroom Layout
Field capture

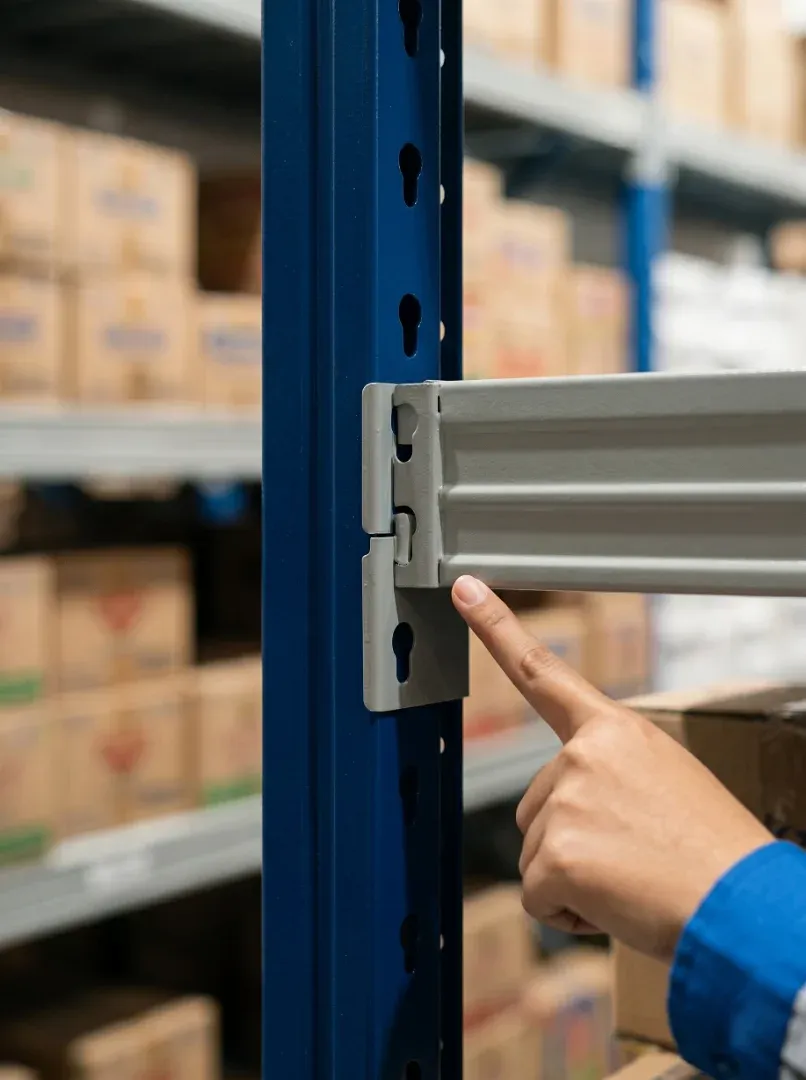

Boltless Connection Detail
Field capture

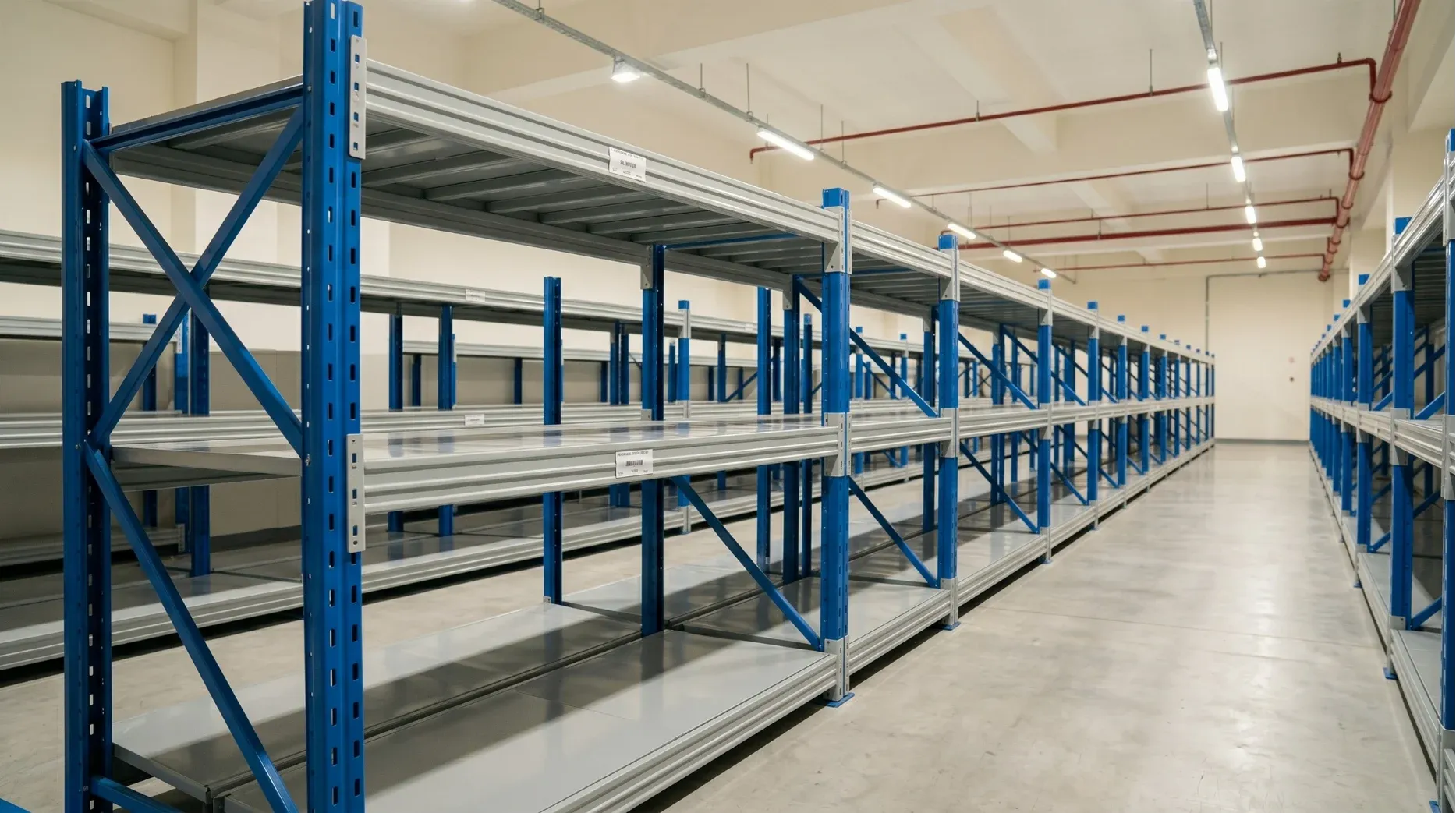

Steel Panel Ambalan
Field capture

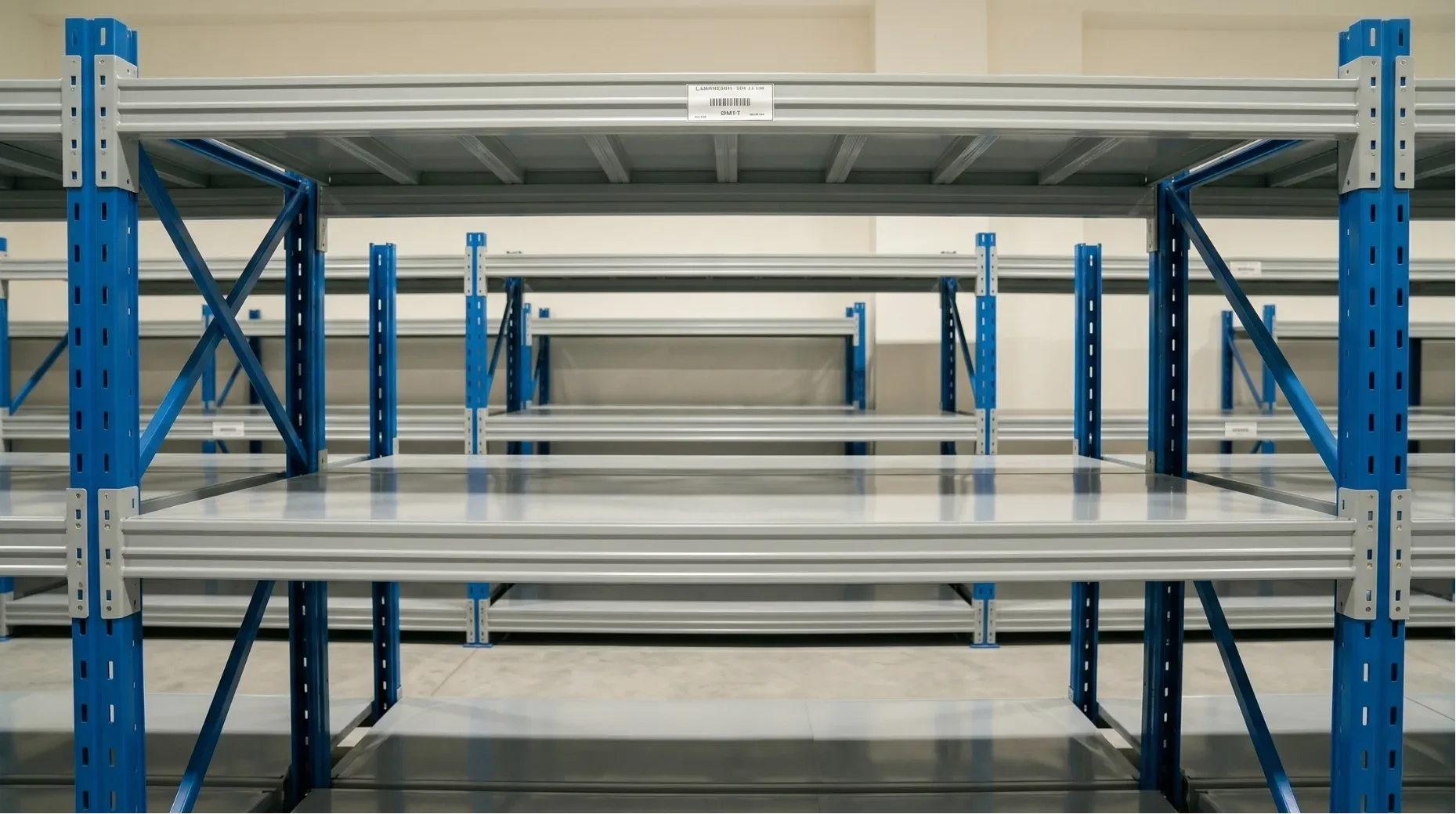

Starter and Add-On Configuration
// IDEAL DEPLOYMENTS
Aplikasi & Profil Pengguna
Dirancang untuk gudang dengan kebutuhan akses, ritme handling, dan pola pertumbuhan yang berbeda-beda. Solusi ini disesuaikan secara presisi untuk menunjang kelancaran supply chain Anda.
Target Industries
Gudang Retail, Toko Kelontong Modern, & Minimarket
Stockroom Kantor, Arsip Dokumen, & Perpustakaan
Gudang Suku Cadang Otomotif (Sparepart) & Bengkel
Fulfillment Center E-Commerce Skala Kecil hingga Menengah
Contoh Aplikasi 01
Box & Loose Items Storage
Sangat ideal untuk menyimpan barang-barang di dalam boks kecil, container plastik (tote bin), atau barang eceran tanpa palet.
Contoh Aplikasi 02
Fast-Paced Manual Picking
Mendukung operasional penyiapan pesanan (order picking) berkecepatan tinggi karena seluruh barang terlihat jelas di level mata.
Contoh Aplikasi 03
Office & Commercial Spaces
Desain tanpa baut yang estetik dan bersih membuatnya sangat rapi untuk digunakan di lingkungan perkantoran maupun area komersial.
// SYSTEM OPERATIONS
Cara Kerja & Operasional
Cara Kerja Sistem
Sistem Medium Duty Shelving bertumpu pada struktur modular tegak (upright frames) yang dihubungkan oleh sepasang balok horisontal (beams) di setiap tingkatan. Di atas balok tersebut, diletakkan lembaran panel baja (steel panels) sebagai alas ambalan. Seluruh komponen mengunci secara presisi menggunakan klem jepit berkekuatan tinggi tanpa membutuhkan ulir baut tradisional.
01
Perakitan Bingkai Tegak (Upright Assembly)
Tiang utama dirangkai menggunakan bracing diagonal membentuk sisi samping kanan-kiri struktur rak.
02
Pemasangan Beam Tanpa Baut
Konektor beam dimasukkan ke dalam lubang tiang (butterfly/teardrop hole) pada ketinggian yang diinginkan, lalu diketok menggunakan palu karet.
03
Penguncian Pin Pengaman (Safety Pin)
Pin pengunci dimasukkan ke dalam lubang konektor beam untuk mengunci posisi agar tidak bergeser naik secara tidak sengaja.
04
Peletakan Panel Ambalan
Lembaran steel panel diletakkan menjembatani celah di antara dua baris beam depan-belakang hingga duduk dengan pas dan rata.
05
Pemuatan Barang Manual
Operator meletakkan boks atau produk eceran langsung di atas ambalan dengan memperhatikan distribusi berat yang merata.
Recommended support systems
Powder-Coated Steel Panels
Lapisan akhir cat powder coating tebal anti-gores dan anti-karat untuk menjaga kebersihan permukaan ambalan.
Add-On System Extension
Kemampuan menyambung barisan rak ke samping secara tak terbatas hanya dengan memanfaatkan satu tiang perantara (shared upright).
Support Bars Underneath
Besi tulangan penguat di bagian bawah lembaran panel baja untuk mencegah ambalan melengkung saat menahan beban puncak.
Footplate Protection
Alas kaki tiang berbahan besi atau plastik untuk mendistribusikan tekanan ke lantai beton sekaligus melindungi permukaan lantai.
// REAL WORLD SOLUTIONS
Situasi Nyata, Solusi yang Tepat
Skenario ini menunjukkan transisi dari gudang yang padat dan reaktif menuju sistem penyimpanan yang lebih presisi, terukur, dan mudah dipelihara.
Warning
Scenario 01
Gudang Berantakan Akibat Penggunaan Rak Plastik/Kayu Ringan
"Kami menggunakan rak plastik biasa di stockroom retail kami, tapi ambalannya melengkung patah karena beban kardus stok yang terlalu berat."
What changes
- - Struktur ambalan baja sanggup menahan beban total hingga ratusan kilogram per unit rak tanpa risiko melengkung.
- - Produk tertata rapi sesuai kategori, meminimalkan risiko barang rusak akibat terjatuh dari rak yang rapuh.
- - Estetika visual ruang penyimpanan dalam toko (backroom) menjadi jauh lebih rapi dan bersih.
Growth
Scenario 02
Kesulitan Beradaptasi dengan Perubahan Ukuran Kemasan SKU
"Supplier kami sering mengubah ukuran dimensi kardus produk baru. Rak besi las paten kami di gudang tidak bisa diubah tingginya, sehingga banyak ruang atas terbuang."
What changes
- - Ketinggian ambalan dapat diubah-ubah dengan instan dalam hitungan menit tanpa perlu membeli rak baru.
- - Pemanfaatan ruang vertikal gudang (space utilization) menjadi optimal mendekati 100%.
- - Proses penataan tata letak stok baru (re-slotted layout) berjalan cepat tanpa mengganggu aktivitas penjualan harian.
// CLARIFICATIONS
Frequently Asked Questions
Pertanyaan yang paling sering muncul saat tim operasional mulai masuk ke tahap sizing, layout, dan implementasi proyek.
Q01
Apa perbedaan utama antara unit tipe 'Starter' dan 'Add-On'?
Q01
Apa perbedaan utama antara unit tipe 'Starter' dan 'Add-On'?Unit Starter adalah rak mandiri utuh yang memiliki 2 tiang samping (4 kaki), sehingga bisa berdiri sendiri. Unit Add-On adalah rak sambungan yang hanya memiliki 1 tiang samping (2 kaki), karena sisi satunya akan menumpang mengunci pada tiang unit Starter.
Q02
Berapa kapasitas beban maksimum absolut untuk satu unit rak MDS ini?
Q02
Berapa kapasitas beban maksimum absolut untuk satu unit rak MDS ini?Kapasitas standar kami dirancang berkisar antara 200 kg hingga 500 kg per level ambalan. Jika satu unit rak memiliki 4 level ambalan, maka total kapasitas tampungnya bisa mencapai 2.000 kg.
Q03
Apakah ambalannya bisa diganti dengan papan kayu atau triplek?
Q03
Apakah ambalannya bisa diganti dengan papan kayu atau triplek?Bisa. Konfigurasi struktur beam kami sangat fleksibel. Anda bisa memesan versi tanpa steel panel dan menggantinya dengan papan kayu (Plywood/MDF) sesuai preferensi Anda.
Q04
Apakah sistem rak Medium Duty ini aman dipasang menjulang sangat tinggi?
Q04
Apakah sistem rak Medium Duty ini aman dipasang menjulang sangat tinggi?Tinggi standar untuk pemuatan manual berkisar antara 2 hingga 3 meter agar operator aman menjangkaunya. Jika ingin dibuat lebih tinggi (hingga 5-6 meter), rak ini wajib dikombinasikan dengan sistem tangga lorong khusus atau struktur lantai Mezzanine.
Q05
Apakah melayani pengiriman dan instalasi di luar Jabodetabek?
Q05
Apakah melayani pengiriman dan instalasi di luar Jabodetabek?Ya. Pengiriman dan instalasi dapat dilakukan ke berbagai kota di Indonesia sesuai cakupan proyek.
